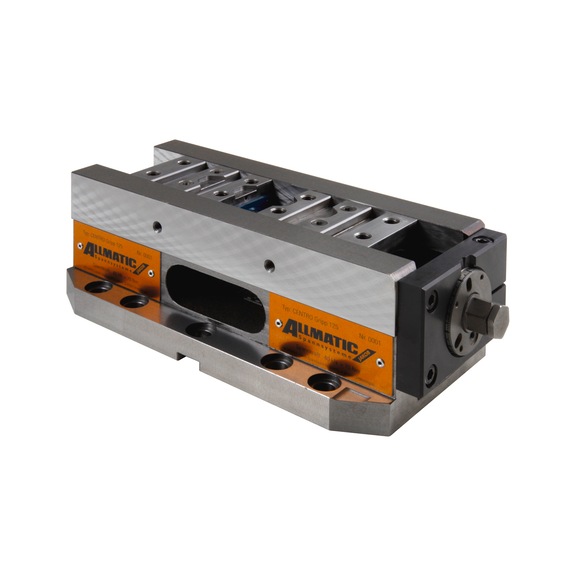

6921538000055 ALLMATIC, Hochdruckspanner CENTRO Gripp 125 mm - 5-Achs-Spanner CENTRO Gripp

6921538000055 ALLMATIC, Hochdruckspanner CENTRO Gripp 125 mm - 5-Achs-Spanner CENTRO Gripp - 1

6921538000055 ALLMATIC, Hochdruckspanner CENTRO Gripp 125 mm

Name: 6921538000055 ALLMATIC, Hochdruckspanner CENTRO Gripp 125 mm
Brand: ALLMATIC
SKU: 8139153

Marke: ALLMATIC

Art.-Nr. 8139153

Hersteller Art.-Nr. 6921538000055

Alle Ausführungen

Ähnliche Produkte

Individuelle Preisanzeige nach Anmeldung

6921538000055 ALLMATIC, Hochdruckspanner CENTRO Gripp 125 mm

Art.-Nr. 8139153

Anzahl

Preis pro

Stück

Sie benötigen weitere Informationen oder haben eine individuelle Produktanfrage?

Anmelden/Registrieren
Kundenservice anrufen: +43 (0) 5523 90909

Anwendung

Horizontal einsetzbar – somit für vertikale CNC-gesteuerte Fräsmaschinen geeignet

Ausführung

Optimal für den Einsatz auf 5-Achs-Bearbeitungszentren durch seine kompakte Bauweise
Je nach Spannbacken können vorbearbeitete Werkstücke sowie auch Rohteile gespannt werden
Grippeinsätze geeignet für Werkstoffe bis ca. 1000 N/mm² Festigkeit
Serienmäßig mit Aufnahmebohrungen für Nullpunktspannsystem Stichmaß 200
Wiederholgenauigkeit ± 1/100 mm bei rechtwinkligem Werkstück
Führungen eingeschliffen und gepaart
Die Spannbereichsvorwahl erfolgt durch Versetzen der Spannbacken in den Quernuten der Spindelmuttern
Bedienung mit Drehmomentschlüssel – max. 70 Nm

Vorteil

Mit den Trägerbacken lassen sich Rohteile unterschiedlichster Art von Brenn- und Sägeschnitten bis zu komplexen Formgussteilen sicher und kostengünstig spannen.
Die Mitte des Spanners ist einstellbar. Die Position des Werkstücks bleibt innerhalb enger Grenzen erhalten.
Prägen und Spannen in nur einem Arbeitsgang, direkt im Arbeitsraum ohne zusätzliche Hilfsmittel
Vollgekapselte und wartungsfreie Hochdruckspindel – hoher Späneschutz, minimaler Reinigungsaufwand, gleichbleibende Spannkraft bis 40kN

Hinweis

Die ALLMATIC-Preise sind mengenabhängig.

Produktinformationen

METZLER Katalog

CAD-Daten (nur nach Login erreichbar)

Zertifikate/ Dokumente

Marke	ALLMATIC
Hersteller Artikelnummer	6921538000055
Typ	6921538000055
Lieferumfang	1 Hochdruckspanner ohne Backen 2 RingMaulschlüssel 6 Befestigungsschrauben M 12 x 35 mm 2 Stiftschlüssel 1 Steckschlüsseleinsatz
Bruttogewicht	20.700 kg
