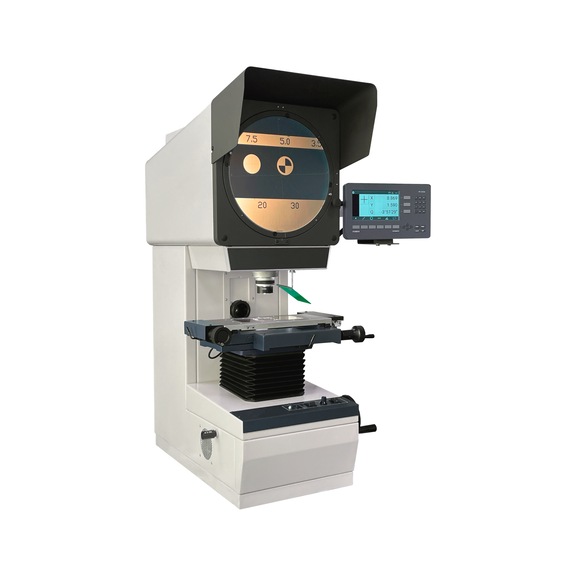

Profilprojektor-Vertikal HTP 3015 Messbereich 150x50mm Anzeige Metlogix MX 200 - Profil- und Messprojektor

Profilprojektor-Vertikal HTP 3015 Messbereich 150x50mm Anzeige Metlogix MX 200 - Profil- und Messprojektor - 1

Profilprojektor-Vertikal HTP 3015 Messbereich 150x50mm Anzeige Metlogix MX 200 - Profil- und Messprojektor - 2

Profilprojektor-Vertikal HTP 3015 Messbereich 150x50mm Anzeige Metlogix MX 200

Name: Profilprojektor-Vertikal HTP 3015 Messbereich 150x50mm Anzeige Metlogix MX 200
Brand: HITEC
SKU: 39976830

Marke: HITEC

Art.-Nr. 39976830

Alle Ausführungen

Ähnliche Produkte

Individuelle Preisanzeige nach Anmeldung

Profilprojektor-Vertikal HTP 3015 Messbereich 150x50mm Anzeige Metlogix MX 200

Art.-Nr. 39976830

Anzahl

Preis pro

Stück

Sie benötigen weitere Informationen oder haben eine individuelle Produktanfrage?

Anmelden/Registrieren
Kundenservice anrufen: +43 (0) 5523 90909

Anwendung

Zur Geometrieprüfung und optischen 2D-Vermessung von z.B. Längen, Durchmessern, Radien und Winkeln an kleinen bis mittelgroßen Werkstücken in der Fertigung und im Messraum.

Ausführung

Messrechner MetLogix MX200: 7 Inch Farbbildschirm zur Erfassung von zweidimensionalen Konturelementen
robuste Ausführung im Metallgehäuse
inkl. Objektiv 10x
großer Bildschirm mit 300 mm Durchmesser 300mm
Koordinatenmesstisch mit Schnell- und Feinverstellung
Halogen-Auflichtbeleuchtung über Spiegel
4 Federclips zur Befestigung von Radienschablonen

Vorteil

präzise Bauteilpositionierung durch Schnell- und Feinverstellung
Abweichungen bei Umrissmessungen unter 0,08 %
Messrechner mit kapazitivem Touch Screen Display, LED hintergrundbeleuchtet

Hinweis

Objektive 10x, 20x und 50x, drehbare Glasplatte, Spitzenaufnahme auf Anfrage lieferbar

Lieferung

Profilprojektor, 10x Objektiv, Messrechner MetLogix MX 200 und 10x Auflichtspiegel

Produktinformationen

METZLER Katalog

Zertifikate/ Dokumente

Marke	HITEC
Modell	HTP 3015
Akku-/Batterieanzahl	0
Messbereich X-Achse	150 mm
Messbereich Y-Achse	50 mm
Verfahrweg X	150 mm
Verfahrweg Y	50 mm
Anzeige Winkel min.	0 Grad
Anzeige Winkel max.	360 Grad
Genauigkeit	4 µm + L/50 (L in mm)
Ziffernschrittwert	0,001 mm
Bildschirmdurchmesser	300 mm
Messtischnutzfläche	196 x 96 mm
Messtischfläche	340 x 152 mm
Arbeitsabstand bei Objektiv 10x	77 mm
Auflicht	Halogen, über Spiegel
Durchlicht	Halogen
Lichtleistung	150 W
Objektiv-Vergrößerung	10x
Fokussierung	Manuell
Blickfeld bei verwendetem Objektiv 10x	30 mm
Werkstückhöhe max. bei verwendetem Objektiv 10x	90 mm
Breite x Höhe x Tiefe	550 x 1100 x 550 mm
Gewicht	130 kg
Ziffernschrittwert Winkelanzeige	1´/0,01° umschaltbar
Kantensensor	Optional
Tragfähigkeit	5 kg
Bruttogewicht	160 kg
