Entdecken Sie jetzt die GRAVOTECH IMPACT

Die IMPACT-Markiersysteme ermöglichen eine präzise und qualitativ hochwertige Beschriftung und sind ideal für die Aluminium Kennzeichnung, Bauteilmarkierung, Schlüsselbeschriftung und die Markierung einer Vielzahl von Materialien.

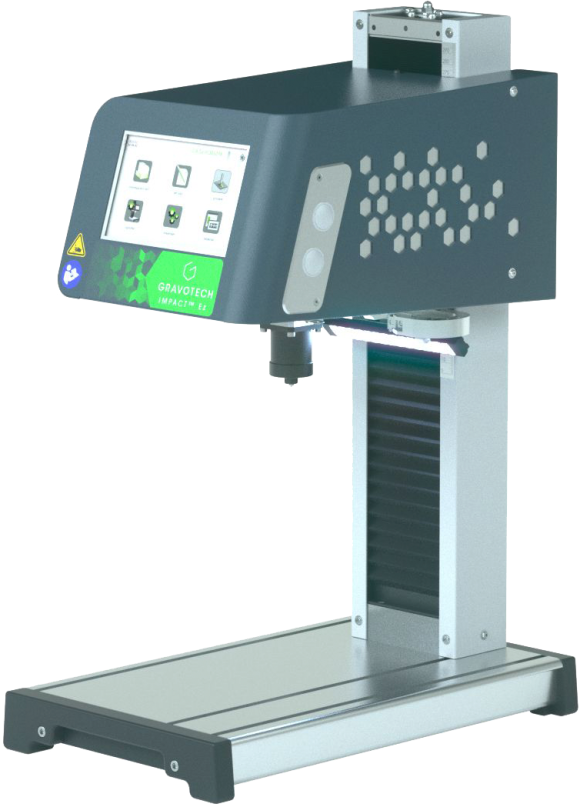

Präzise Markierung mit IMPACT - der Vorreiter des Nadelprägens

Der Nadelpräger IMPACT ist aufgrund seiner Kompaktheit und Vielseitigkeit beliebt, von Einzelteilmarkierungen bis hin zu kleinen Chargen. Mit einem Z-Hub von 300 mm und einer offenen Bauweise ermöglicht er Rückverfolgbarkeit selbst kleinster Teile oder Identifizierung schwerster Bauteile in verschiedenen Branchen wie Automotive, Luft- und Raumfahrt, Medizin und Industrie. Entwickelt als sofort einsatzbereite All-in-One-Lösung mit Schwerpunkt auf Benutzerfreundlichkeit, bietet der IMPACT einen großen Farb-Touchscreen und integrierte Steuerungssoftware für einfache Handhabung, ohne aufwendiges Training. Die I-Sense-Technologie beim Modell IMPACT EZ M erleichtert die Einstellung der Z-Achse automatisch, während die Dynamic Dot Control eine perfekte Kennzeichnung unter allen Bedingungen gewährleistet, mit automatischer Anpassung der Punktdichte.

Die neuen Funktionalitäten der IMPACT

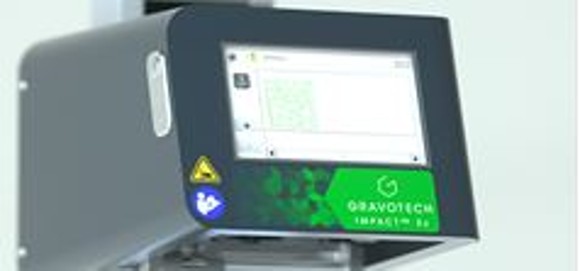

Neuer farbiger Touchscreen

Integrierte Rückverfolgbarkeitssoftware mit einer einfach
zu bedienenden Benutzeroberfläche und Kennzeichnungsmanagement.

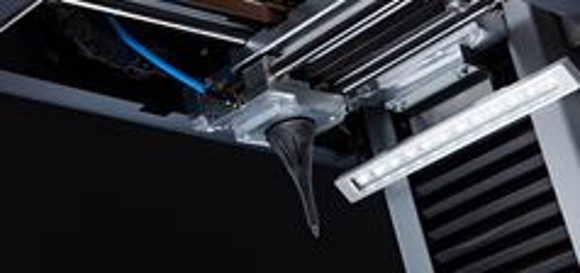

Stärkere Materialien

Der Markierkopf ist jetzt aus Metall und nicht mehr aus Kunststoff.
Die beweglichen Teile wurden präzise bearbeitet.

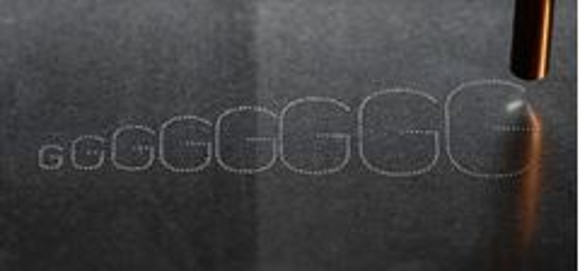

Weitere Funktionalitäten

Dynamische Punktsteuerung, Multidot, Variablen, CSV-Tabellen,
internationale Schriftarten und mehr im Standard.

GRAVOTECH IMPACT Nadelprägung

Die technischen Eigenschaften der IMPACT

	IMPACT P	IMPACT M	IMPACT EZ P	IMPACT EZ M
Ausführung	Impact p	Impact m	Impact eZ p	Impact eZ m
Technologie	Pneumatisch	Elektromagnetisch	Pneumatisch	Elektromagnetisch
Abmessungen ( L x B x H)	490 mm x 270 mm x 704 mm	431 mm x 270 mm x 704 mm	509 mm x 277 mm x 637 mm	490 mm x 270 mm x 704 mm
Markierbereich	100 mm x 120 mm	100 mm x 120 mm	100 mm x 120 mm	100 mm x 120 mm
Maschinengewicht	26 kg	26.5 kg	26 kg	26.5 kg
Kommunikationsschnittstellen	RJ45, USB (x2), RS232, Process IOs	RJ45, USB (x2), RS232, Process IOs	RJ45, USB (x2), RS232, Process IOs	RJ45, USB (x2), RS232, Process IOs
Eingebettete Schriftarten	10	10	10	10
Bildschirm	7" Farb-Touchscreen	7" Farb-Touchscreen	7" Farb-Touchscreen	7" Farb-Touchscreen
Z-Achsen Typ	Manuell, 300 mm	Manuell, 300 mm	Motorisiert, 300 mm	Motorisiert, 300 mm
Betriebstemperatur	5° bis 45°	5° bis 45°	5° bis 45°	5° bis 45°
Verfügbare Sprachversionen	19	19	19	19
2D Codes	Datamatrix, QR Codes	Datamatrix, QR Codes	Datamatrix, QR Codes	Datamatrix, QR Codes
Nennleistungsaufnahme	130 VA	130 VA	130 VA	130 VA
Eingangsspannung	100 - 240 V AC	100 - 240 V AC	100 - 240 V AC	100 - 240 V AC
Nennbetriebsdruck	2 - 6 Bar	-	2 - 6 Bar	-
Drehvorrichtung (Option)	RD1, RD2	RD1, RD2	RD1, RD2	RD1, RD2

IMPACT P

IMPACT M

IMPACT EZ P

IMPACT EZ M

Ausführung

Impact p

Impact m

Impact eZ p

Impact eZ m

Technologie

Pneumatisch

Elektromagnetisch

Pneumatisch

Elektromagnetisch

Abmessungen ( L x B x H)

490 mm x 270 mm x 704 mm

431 mm x 270 mm x 704 mm

509 mm x 277 mm x 637 mm

490 mm x 270 mm x 704 mm

Markierbereich

100 mm x 120 mm

Maschinengewicht

26 kg

26.5 kg

26 kg

26.5 kg

Kommunikationsschnittstellen

RJ45, USB (x2), RS232, Process IOs

Eingebettete Schriftarten

Bildschirm

7" Farb-Touchscreen

Z-Achsen Typ

Manuell, 300 mm

Motorisiert, 300 mm

Betriebstemperatur

5° bis 45°

Verfügbare Sprachversionen

2D Codes

Datamatrix, QR Codes

Nennleistungsaufnahme

130 VA

Eingangsspannung

100 - 240 V AC

Nennbetriebsdruck

2 - 6 Bar

Drehvorrichtung (Option)

RD1, RD2
